S/PDIF

毎度のいっちゃたシリーズ　今度はS/PDIFケーブルを作ってみた


これは、某千葉の達人の知見をベースに、出来るだけ（所謂無謀に）フィルターの強度を強めた

達人の見立てでは、反射でゲインが低下しており、”やりすぎ”だそうです

測定なしに”感じ”でやる、とこんなことになる


S/PDIFケーブルの試作


いくつかの試作を経て本命とした物が出来た

まあ、何時もの調子で常識の範疇には収まらない仕様


コモンモードでのノイズ阻止を最大限に優先


ファインメットビーズ10個×4ターン　6穴フェライトビーズ20個×5ターン


これをノーマルモードで作ったら信号は全く通らない（と思う）


某所では蛙の卵と命名されたみたいだが、固定保持が必要なのでアクリルパイプの中に入れている





ノーマルモードでインピーダンスを測れば、40Ω/1kHz 560Ω/20kHz　どの様にみてもとんでも仕様








こちらは、ファインメット1個にフェライト2個
まだまだ試行錯誤中


ケーブルにフィルターを入れたものは使いかってが悪いと言う指摘もあり、Amaneroの電源にもフィルターを入れたいとかもあり、箱に組み上げた




箱に収めてしまえしまえば、こんなもの。ただ、後から考えれば、あのダミーはカッコ悪い

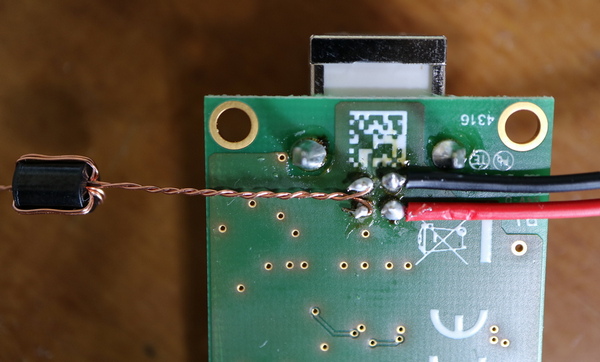

Amaneroのセルフパワー化は、USB受け口の半田部に電線を取り付け

デジタル信号側にもコモンモードノイズフィルターを配置

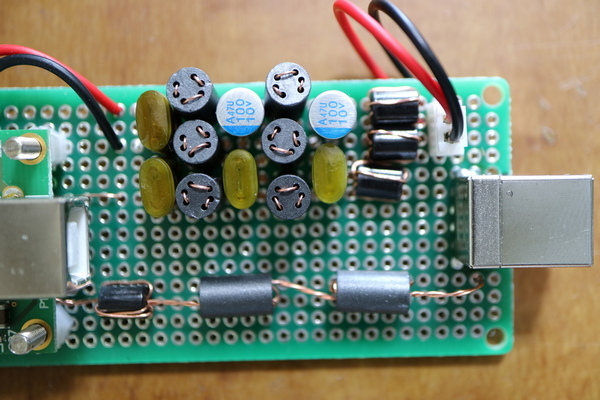

ノイズフィルターは電源と信号部に分け基板上に配置

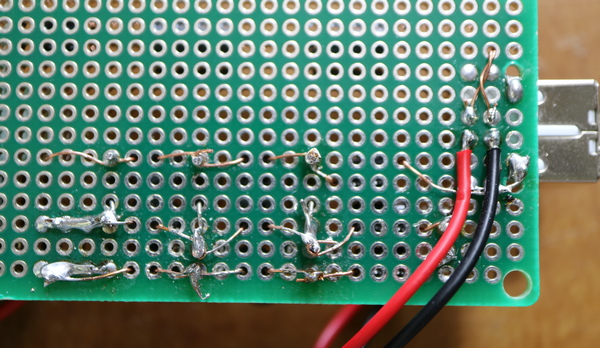

ノイズフィルター基板裏側

これは、セルフパワーでもフィルターを通そうとしている






臓物はこれ
